Серия KVFU - вытяжные и KVTU - приточные вентиляторы (C. A. OSBERG)

  СЕРИЯ KVFU - ВЫТЯЖНЫЕ и KVTU – ПРИТОЧНЫЕ ВЕНТИЛЯТОРЫ
(
C. A . OSTBERG )


 Канальные вентиляторы KV имеют типоразмеры от 100 до 315 мм и предназначены для установки в круглых каналах. Все вентиляторы оборудованы асинхронными двигателями с внешним ротором и уплотнёнными подшипниками, что увеличивает срок их службы. Корпус изготавливается из гальванизированной стали.




Тип вентилятора

Ном. Мощн., Вт

м3/час

Ток, А

Частота вращ., об\мин

Макс. t, °C

Вес, кг

Схема эл. подкл.

KV 100 A

41

260

0,18

1860

85

2,5

2

KV 100 C

70

395

0,32

2390

70

2,5

1

KV 125 A

42

320

0,19

1700

85

2,5

2

KV 125 C

72

450

0,33

2320

70

2,5

1

KV 160 B

71

460

0,31

2410

70

2,8

1

KV 160 C

100

810

0,44

2480

65

4,0

1

KV 200 A

115

935

0,5

2580

60

4,1

1

KV 200 B

158

1020

0,69

2500

60

4,8

1

KV 250 A

101

870

0,44

2580

60

4,1

1

KV 250 C

192

1360

0,84

2420

50

4,9

1

KV 315 B

190

1440

0,84

2465

50

5,6

1

KV 315 C

284

1835

1,24

2370

50

6,0

1

Монтаж
¤ Все вентиляторы поставляются полностью в собранном виде, готовые к подключению.
¤ Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
¤ Электрические параметры должны соответствовать спецификации на табличке вентилятора.
¤ Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
¤ Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
¤ Вентиляторы должны быть заземлены.
¤ Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
¤ Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы
¤ Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
¤ Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т. п.
¤ Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Обслуживание
Единственное требуемое обслуживание — очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что
¤ Прекращена подача напряжения.
¤ Рабочее колесо вентилятора полностью остановилось.
¤ Двигатель и рабочее колесо полностью остыли.
При очистке вентилятора
¤ Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
¤ Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
¤ В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
¤ Подшипники, в случае повреждения, подлежат замене.

В случае неисправности
¤ Проверить, поступает ли напряжение на вентилятор.
¤ Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало устройство защиты двигателя (термоконтакт).
¤ Проверить подключение конденсатора. Если после проверки вентилятор не включается или перезапускается термоконтакт, свяжитесь с вашим поставщиком.
¤ В случае возврата вентилятора — очистить лопасти; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности — заявления.

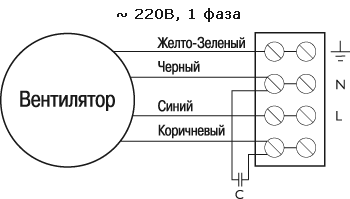

Схема подключения № 1 для вентиляторов серии KV , кроме KV 100 A , KV 125 A

Схема подключения № 1 для вентиляторов серии KV , кроме KV 100 A , KV 125 A




Схема подключения № 2 для вентиляторов KV 100 A , KV 125 A
Схема подключения № 2 для вентиляторов KV 100 A , KV 125 A
